WSD-6000高精度皮帶秤儀表操作和校準

發布時間：2022-04-21 作者：威斯頓

1系統運行

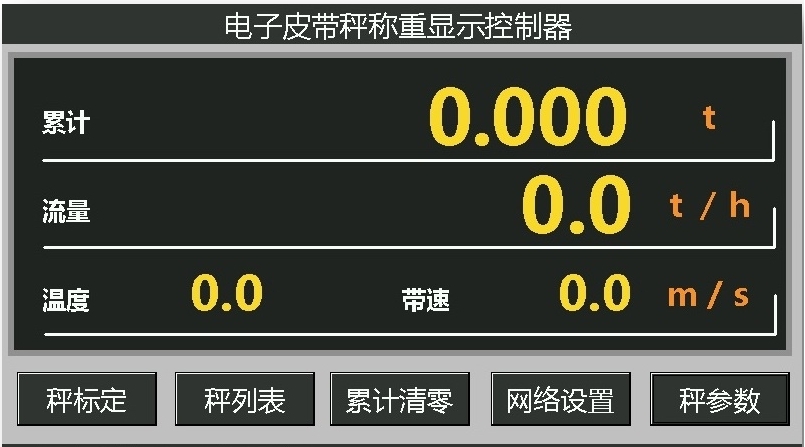

儀表上電后顯示運行界面，突出顯示了累計值、流量值及皮帶速度值。同時界面上提供了快捷標定操作按鈕及查看橋群秤數據按鈕，參數設定按鈕對橋群秤參數進行設定。

2功能操作

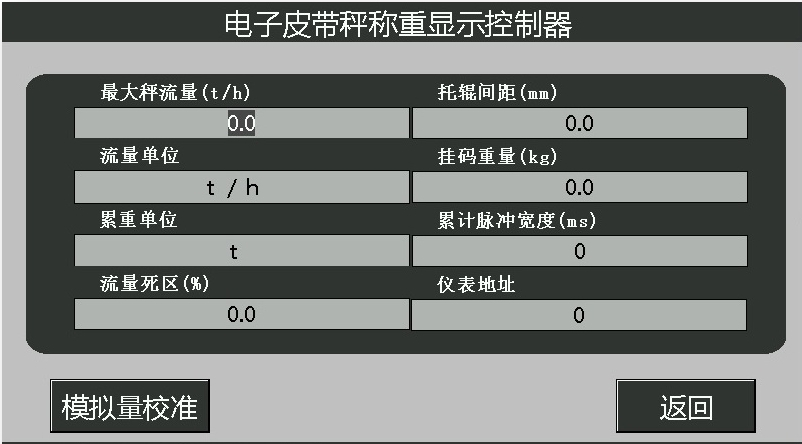

2.1參數設置

運行界面點擊【參數設定】按鈕進入參數設置界面，數字顯示的參數可點擊數字后通過數字鍵盤修改，單位參數直接點擊已顯示的單位進行切換?！痉祷亍堪粹o返回運行界面。

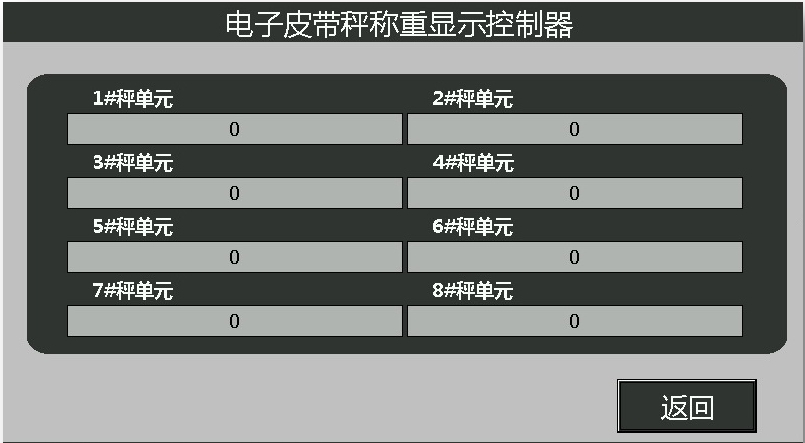

2.2秤數據

運行界面點擊【秤列表】按鈕進入秤數據界面，界面顯示出橋群內8臺獨立稱重單元稱重內碼?！痉祷亍堪粹o返回運行界面。

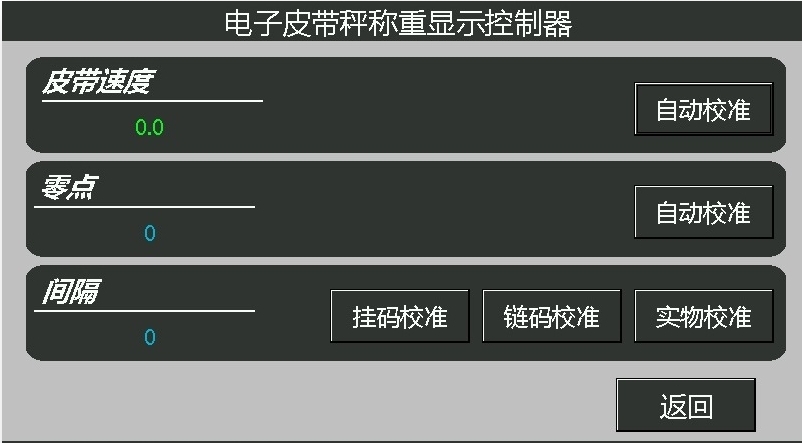

2.3標定

運行界面點擊【秤標定】按鈕進入秤標定界面，界面提供秤標定的三個標定過程，每個標定提供當前標定結果及進入相應標定界面的按鈕?！痉祷亍堪粹o返回運行界面。

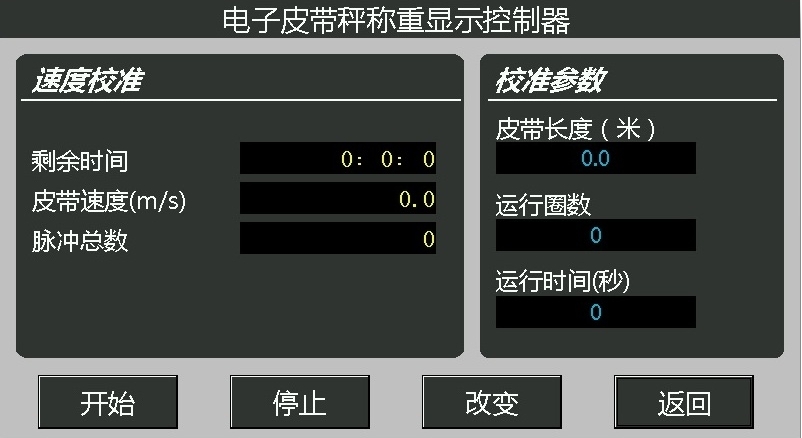

2.3.1速度較準

速度校準界面右側為速度校準參數設置，按皮帶實際運行情況修改。

速度校準時，空轉皮帶，待皮帶運行穩定后，點擊【開始】按鈕，剩余時間顯示倒計時，倒計時為0時，速度校準結束，顯示校準后的皮帶速度及校準時間內的脈沖總數。點擊【保改變】按鈕保存參數，【停止】按鈕用于結束正在進行的校準過程，【返回】按鈕返回至校準界面。

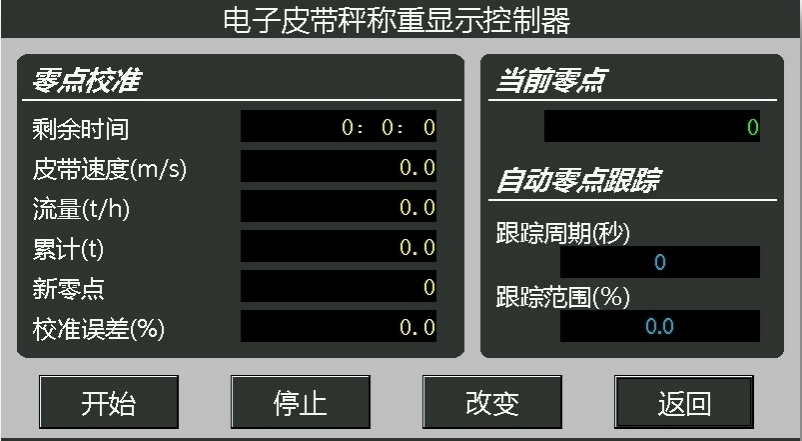

2.3.2零點較準

零點校準界面右側為已校準過的零點值。

零點校準時，空轉皮帶，待皮帶運行穩定后，點擊【開始】按鈕，剩余時間顯示倒計時，倒計時為0時，零點校準結束，顯示校準后的新零點及校準誤差。點擊【改變】按鈕保存新零點，【停止】按鈕用于結束正在進行的校準過程，【返回】按鈕返回至校準界面。

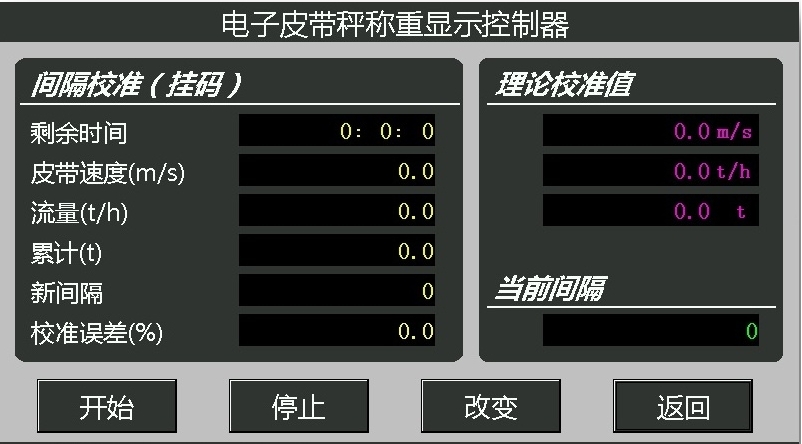

2.3.3掛碼較準

掛碼校準界面右側加載砝碼后的理論流量、理論累計值和已校準過的間隔值

掛碼校準時，空轉皮帶，加載掛碼，待皮帶運行穩定后，點擊【開始】按鈕，剩余時間顯示倒計時，倒計時為0時，間隔校準結束，顯示校準后的新間隔及校準誤差。點擊【改變】按鈕保存新間隔，【停止】按鈕用于結束正在進行的校準過程，【返回】按鈕返回至校準界面。

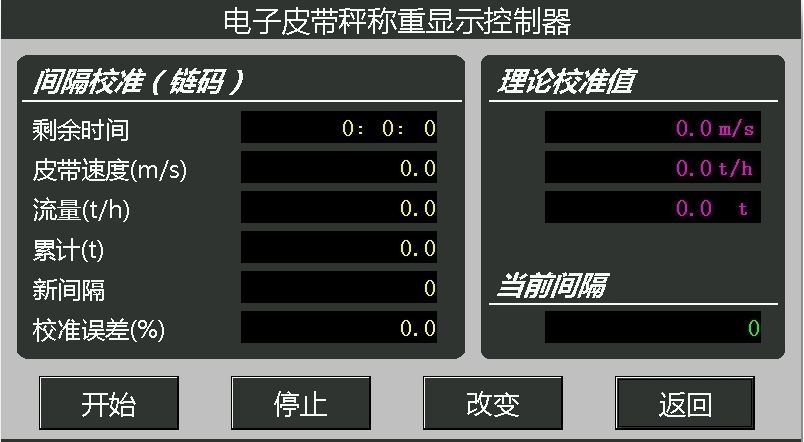

2.3.4鏈碼較準

鏈碼校準界面右側加載鏈碼后的理論流量、理論累計值和已校準過的間隔值。

鏈碼校準時，空轉皮帶，加載鏈碼，待皮帶運行穩定后，點擊【開始】按鈕，剩余時間顯示倒計時，倒計時為0時，間隔校準結束，顯示校準后的新間隔及校準誤差。點擊【改變】按鈕保存新間隔，【停止】按鈕用于結束正在進行的校準過程，【返回】按鈕返回至校準界面。

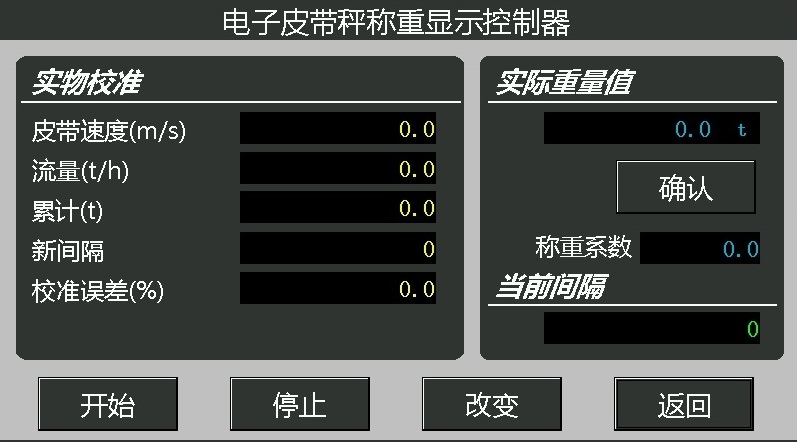

2.3.5實物較準

實物校準界面右側為需要在實物校準結束后修改的實際物料重量值。

實物校準時，空轉皮帶，待皮帶運行穩定后，點擊【開始】按鈕，等待物料完全通過計量橋群秤，點擊【停止】結束計量，修改實際物料值后點擊【確認】按鈕，儀表自動計算新的校準系數并顯示。點擊【改變】按鈕保存新校準，【返回】按鈕返回至校準界面。
